Moda se mijenja kontinuirano okružite se jednostavnošću prozvoda pravljenih danas za budućnost.
KLASIK eco modularni
PREKIDAČI I TIPKALA, UTIČNICE, ANTENSKI PRIKLJUČAK, SAT. PRIKLJUČAK, TELEFONSKI PRIKLJUČAK, RAČUNARSKI PRIKLJUČAK

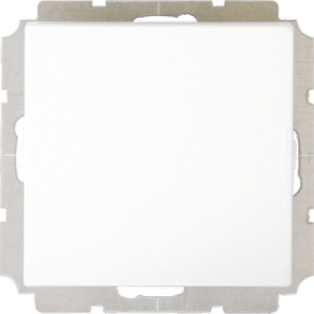

PODNOŽAK PREKIDAČ OBIČNI
ŠIF. 16011.29 | BIJELA | PAK/KOM 15
PODNOŽAK PREKIDAČ IZMJENIČNI
ŠIF. 16031.29 | BIJELA | PAK/KOM 15
PODNOŽAK PREKIDAČ KRIŽNI
ŠIF. 16041.29 | BIJELA | PAK/KOM 15

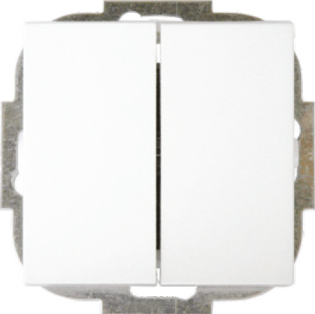

PODNOŽAK PREKIDAČ SERIJSKI
ŠIF. 16051.29 | BIJELA | PAK/KOM 15

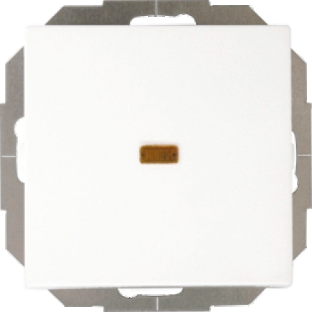

PODNOŽAK PREKIDAČ KIP SA SIGNALOM
ŠIF. 16023.29 | BIJELA | PAK/KOM 15
PODNOŽAK PREKIDAČ KIP BEZ SIGNALA
ŠIF. 16021.29 | BIJELA | PAK/KOM 15

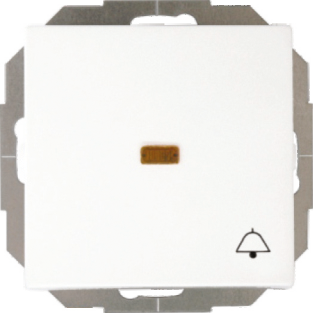

PODNOŽAK TIPKALO ZA ZVONO SA SIGNALOM
ŠIF. 16062.249 | BIJELA | PAK/KOM 15
PODNOŽAK TIPKALO ZA ZVONO BEZ SIGNALA
ŠIF. 16061.249 | BIJELA | PAK/KOM 15

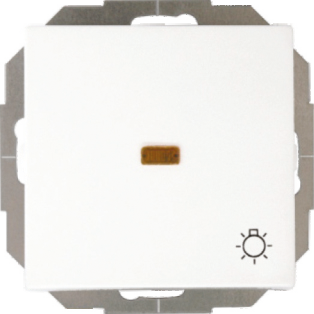

PODNOŽAK TIPKALO ZA SVJETLO SA SIGNALOM
ŠIF. 16062.239 | BIJELA | PAK/KOM 15
PODNOŽAK TIPKALO ZA SVJETLO BEZ SIGNALA
ŠIF. 16061.239 | BIJELA | PAK/KOM 15

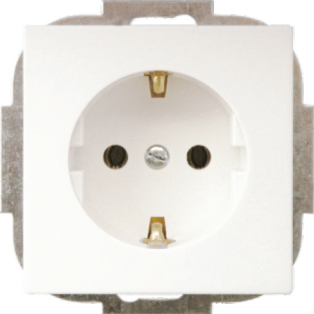

PODNOŽAK UTIČNICA 2-POL
ŠIF. 16200.290 | BIJELA | PAK/KOM 15

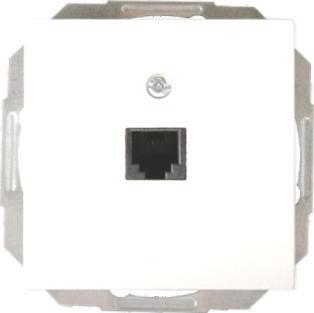

PODLOŽAK UTIČNICA TELEFONSKA 1 CON.
ŠIF. 16321.219 | BIJELA | PAK/KOM 15

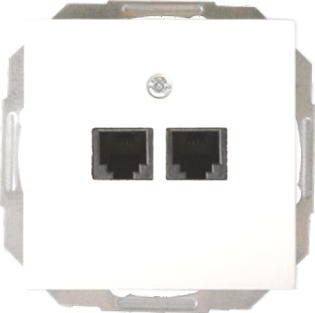

PODLOŽAK UTIČNICA TELEFONSKA 2 CON.
ŠIF. 16322.219 | BIJELA | PAK/KOM 15

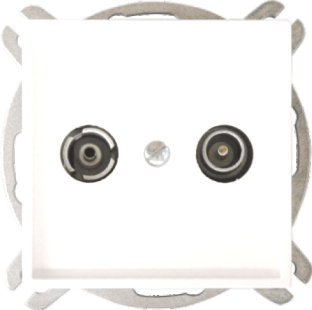

PODNOŽAK UTIČNICA ANTENSKA
ŠIF. 16311.219 | BIJELA | PAK/KOM 15

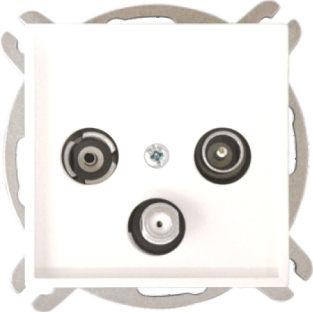

PODNOŽAK UTIČNICA ANT/SAT
ŠIF. 16313.219 | BIJELA | PAK/KOM 15
OKVIR JEDNOSTRUKI
ŠIF. 16000.280 | BIJELA | PAK/KOM 20
OKVIR DVOSTRUKI
ŠIF. 16000.282 | BIJELA | PAK/KOM 10
OKVIR TROSTRUKI
ŠIF. 16000.283 | BIJELA | PAK/KOM 5
OKVIR ČETVEROSTRUKI
ŠIF. 16000.284 | BIJELA | PAK/KOM 5
Tehničke karakteristike “KLASIK eco modularni”
PREKIDAČI I TIPKALA
- Nazivne vrijednosti 10AX, 250 V ~ (AC) (x) za FLuorescentne cijevi
- Bezvijčani priključci (za krute vodiče maks 2,5 mm2 po stezaljki)
- Ugradnja u kutiju Ø 60mm nožicama ili vijcima
- Zadovoljava norme: HRN EN 60669-1; DIN EN 60669-1
- Ispitni znak: dve
UTIČNICE
- Nazivne vrijednosti: 16 A, 250 V ~ (AC)
- Broj polova: 2P + (PE)
- Vijčani priključci (za vodiče maks. 2,5 mm2)
- Ugradnja u kutiju Ø 60mm nožicama ili vijcima
- Zadovoljava norme: HRN IEC 60884-1; DIN VDE 0620-1
ANTENSKI PRIKLJUČAK
- Za pojedinačne i manje zajedničke uređaje
- Priključno gušenje: R5 - 139 Mhz. 7 db, TV 5 - 860 Mhz, 2 dB
- Zaštita oklapanjem: 0.1 - 450 Mhz, 75 dB, 470 - 860 Mhz, 65 dB
- Ugradnja u kutiju Ø 60mm nožicama ili vijcima
- Zadovoljava norme: DIN 45330
SATELITSKI PRIKLJUČAK
- Za pojedinačne i manje zajedničke uređaje
- Priključno gušenje: R5 - 139 Mhz, 7 dB, TV 5 - 2400 Mhz, 2 dB
- Zaštita oklapanjem: 0.1 - 450 Mhz, 75 dB, 470 - 860 Mhz, 65 dB, 860-2050 MHz, 55 dB
- Ugradnja u kutiju Ø 60mm nožicama ili vijcima
- Zadovoljava norme: DIN 45325
TELEFONSKI PRIKLJUČAK
- Za priključak telekomunikacijskih uređaja
- Maksimalni napon: 125 V ~ (AC)
- Maksimalna struja: 1.5 A
- Vijčani priključci
- Kontaktni materijal: CuSn
- Kontaktna površina: zlato preko nikla
- Ugradnja u kutiju Ø 60mm nožicama ili vijcima
- Zadovoljava propise Hrvatskih telekomunikacija
- Pojašnjenje brojčanih oznaka iza napisa
- Modular-Jack konektor
- prvi broj - veličina konektora, npr. 6 ili 8, drugi broj - broj polova, npr. 2 ili 4
RAČUNARSKI PRIKLJUČAK
- Nazivni napon maks. 50 V DC
- Projektirana struja maks: 1A na 50
- Naponska čvrstoća: 1000V DC
- Izolacijski otpor: 500 M Ω
- Kontaktni otpor: 20m Ω
- Trajnost kontakta: >2500 utičnih ciklusa
- Priključne stezaljke: LSA-kontakti za vodiče promjera 0,4-0,63 mm
- AWG 26...22, vanjski promjer 0,7-1,1 mm (jedan vodič po kontaktu)
- Prikladne za korištenje do 155 Mbit/s
- Ugradnja u kutiju Ø 60mm nožicama ili vijcima
- Olakšan priključak vodiča pomoću priložene poluge
- Nezaštićena je od utjecaja elektromagnetnih polja
