PODNOŽAK PREKIDAČ OBIČNI
ŠIF. 16011.492 | BIJELA| PAK/KOM 15
PODNOŽAK PREKIDAČ IZMJENIČNI
ŠIF. 16031.492 | BIJELA| PAK/KOM 15
PODNOŽAK PREKIDAČ KRIŽNI
ŠIF. 16041.492 | BIJELA | PAK/KOM 15

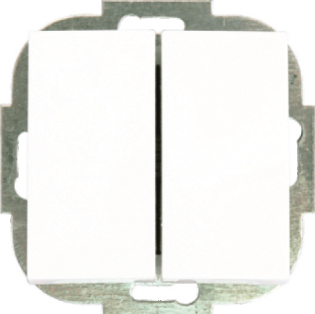

PODNOŽAK PREKIDAČ SERIJSKI
ŠIF. 16051.492 | BIJELA| PAK/KOM 15

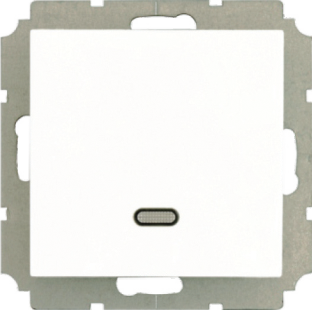

PODNOŽAK PREKIDAČ KIP SA SIGNALOM
ŠIF. 16023.492 | BIJELA| PAK/KOM 15

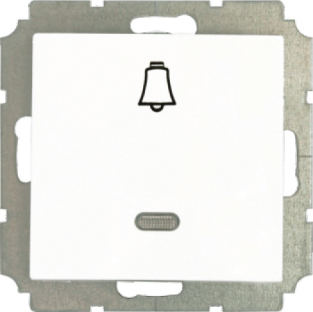

PODNOŽAK TIPKALO ZA ZVONO SA SIGNALOM
ŠIF. 16061.492 | BIJELA| PAK/KOM 15

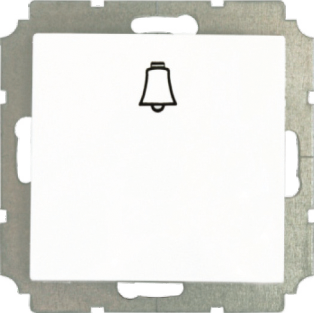

PODNOŽAK TIPKALO ZA ZVONO BEZ SIGNALA
ŠIF. 16062.492 | BIJELA| PAK/KOM 15

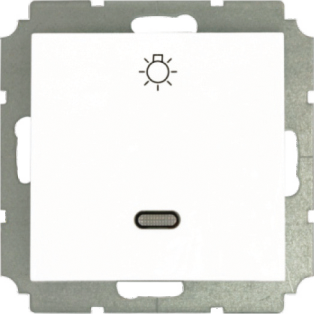

PODNOŽAK TIPKALO ZA SVJETLO SA SIGNALOM
ŠIF. 16062.492 | BIJELA| PAK/KOM 15

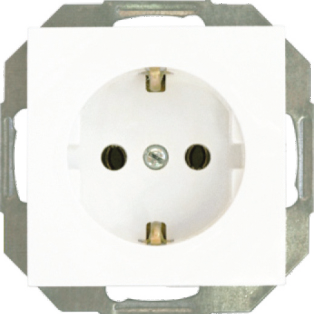

PODNOŽAK UTIČNICE 2-POL
ŠIF. 16200.490 | BIJELA | PAK/KOM 15

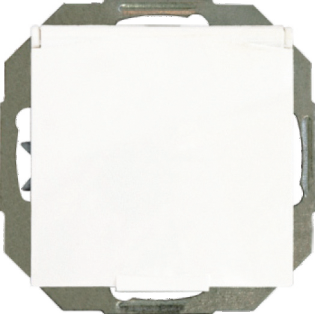

PODNOŽAK UTIČNICE SA POKLOPCEM
ŠIF. 16212.492 | BIJELA | PAK/KOM 15

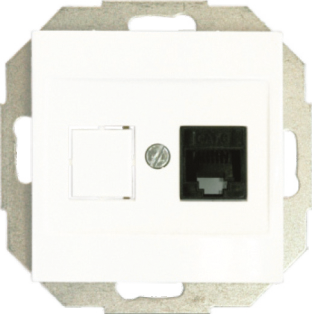

PODNOŽAK UTIČNICE CAT6 SA 1 CON.
ŠIF. 16363.419 | BIJELA | PAK/KOM 15

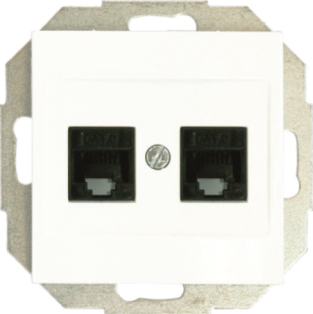

PODNOŽAK UTIČNICE CAT6 SA 2 CON.
ŠIF. 16363.492 | BIJELA | PAK/KOM 15

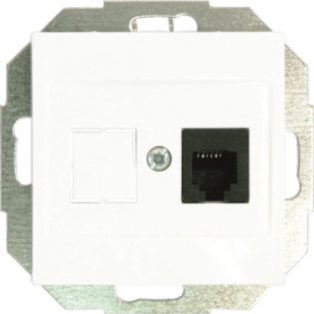

PODLOŽAK TELEFONSKE UTIČNICE SA 1 CON.
ŠIF. 16321.492 | BIJELA | PAK/KOM 15

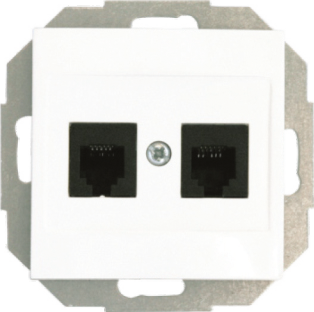

PODLOŽAK TELEFONSKE UTIČNICE SA 2 CON.
ŠIF. 16322.492 | BIJELA | PAK/KOM 15

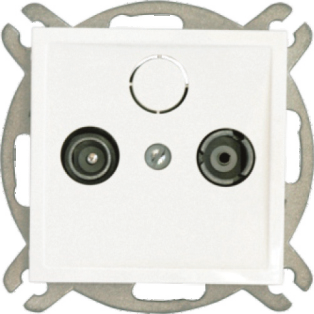

PODLOŽAK ANTENSKE UTIČNICE PROLAZNA
ŠIF. 16312.492 | BIJELA | PAK/KOM 15
PODLOŽAK ANTENSKE UTIČNICE KRAJNJA
ŠIF. 16311.492 | BIJELA | PAK/KOM 15

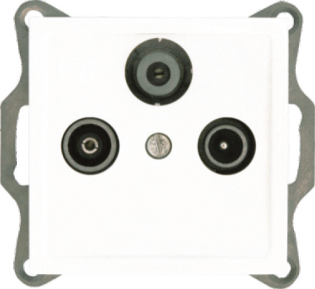

PODLOŽAKANT/SAT UTIČNICE PROLAZNA
ŠIF. 16314.492 | BIJELA | PAK/KOM 15
PODLOŽAKANT/SAT UTIČNICE KRAJNJA
ŠIF. 16313.492 | BIJELA | PAK/KOM 15
OKVIR JEDNOSTRUKI
ŠIF. 16000.401 | BIJELA | PAK/KOM 15
OKVIR DVOSTRUKI
ŠIF. 16000.402 | BIJELA | PAK/KOM 10
OKVIR TROSTRUKI
ŠIF. 16000.403 | BIJELA | PAK/KOM 5
OKVIR ČETVEROSTRUKI
ŠIF. 16000.404 | BIJELA | PAK/KOM 5
Tehničke karakteristike “ALORA eco modularni”
PREKIDAČI I TIPKALA
- Nazivne vrijednosti 10AX, 250 V ~ (AC) (x) za fluorescentne cijevi
- Bezvijčani priključci (za krute vodiče maks 2,5 mm2 po stezaljki)
- Ugradnja u kutiju Ø 60mm nožicama ili vijcima
- Zadovoljava norme: HRN EN 60669-1; DIN EN 60669-1
- Ispitni znak: dve
UTIČNICE
- Nazivne vrijednosti: 16 A, 250 V ~ (AC)
- Broj polova: 2P + (PE)
- Vijčani priključci (za vodiče maks. 2,5 mm2)
- Ugradnja u kutiju Ø 60mm nožicama ili vijcima
- Zadovoljava norme: HRN IEC 60884-1; DIN VDE 0620-1
ATENSKI PRIKLJUČAK
- Za pojedinačne i manje zajedničke uređaje
- Priključno gušenje: R5 - 139 Mhz. 7 db, TV 5 - 860 Mhz, 2 dB
- Zaštita oklapanjem: 0.1 - 450 Mhz, 75 dB, 470 - 860 Mhz, 65 dB
- Ugradnja u kutiju Ø 60mm nožicama ili vijcima
- Zadovoljava norme: DIN 45330
SATELITSKI PRIKLJUČAK
- Za pojedinačne i manje zajedničke uređaje
- Priključno gušenje: R5 - 139 Mhz, 7 dB, TV 5 - 2400 Mhz, 2 dB
- Zaštita oklapanjem: 0.1 - 450 Mhz, 75 dB, 470 - 860 Mhz, 65 dB, 860-2050 MHz, 55 dB
- Ugradnja u kutiju Ø 60mm nožicama ili vijcima - Zadovoljava norme: DIN 45325
TELEFONSKI PRIKLJUČAK
- Za priključak telekomunikacijskih uređaja - Maksimalni napon: 125 V ~ (AC)
- Maksimalna struja: 1.5 A
- Vijčani priključci
- Kontaktni materijal: CuSn
- Kontaktna površina: zlato preko nikla
- Ugradnja u kutiju Ø 60mm nožicama ili vijcima
- Zadovoljava propise Hrvatskih telekomunikacija
- Pojašnjenje brojčanih oznaka iza napisa Modular-Jack konektor
- Prvi broj - veličina konektora, npr. 6 ili 8, drugi broj - broj polova, npr. 2 ili 4
RAČUNARSKI PRIKLJUČAK
- Nazivni napon maks. 50 V DC
- Projektirana struja maks: 1A na 50
- Naponska čvrstoća: 1000V DC
- Izolacijski otpor: 500 M Ω
- Kontaktni otpor: 20m Ω
- Trajnost kontakta: >2500 utičnih ciklusa
- Priključne stezaljke: LSA-kontakti za vodiče promjera 0,4-0,63 mm
- AWG 26...22, vanjski promjer 0,7-1,1 mm (jedan vodič po kontaktu)
- Prikladne za korištenje do 155 Mbit/s
- Ugradnja u kutiju Ø 60mm nožicama ili vijcima
- Olakšan priključak vodiča pomoću priložene poluge
- Nezaštićena je od utjecaja elektromagnetnih polja
